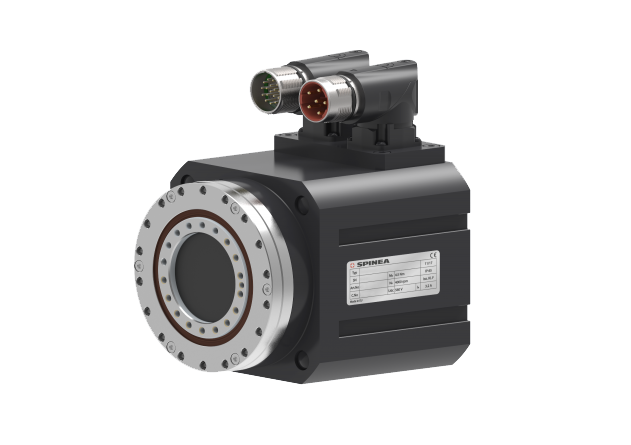

DriveSpin DSDSM 095
所屬類型： / 制動器
更新時間：2018-11-21 09:58:34
關鍵詞 ：DriveSpin DSDSM 095-減速機廠家,擺線針輪減速機,齒輪減速機,RV減速機,spinea減速機
簡 述 ：
高精度DS 095致動器代表DriveSpin家族的一個新的中等尺寸構件。它們被設計成滿足甚至最苛刻的客戶要求，同時擁有高性能、隨時間變化的參數穩定性和應用靈活性。
| 速比 | 額定轉矩 | 加速/制動輸出扭矩 | 減速器額定輸入轉速 | 減速器最大允許輸入轉速 | 傾覆剛度1)5) | 扭轉剛度1)6) | 最大運動損失值 | 最大傾角2)3) | 額定徑向力 | 最大軸向力2)4) | 減速器最高允許溫度 |
| i | TR [Nm] | Tmax [Nm] | nr [rpm] | nmax [rpm] | Mt [Nm/arcmin] | kt [Nm/arcmin] | LM [arcmin] | Mcmax [Nm] | FrR [kN] | F a max [kN] | [°C] |
| 73，95 | 85 | 170 | 2000 | 4500 | 120 | 15 | <1.0 | 410 | 3，5 | 11，1 | 65 |
1、平均統計值。有關進一步的信息，請參閱第9章，傾斜剛度和扭轉剛度。
2、輸出速度為15轉/分。
3、傾斜矩MC最大值在FA＝0。如果Fa≠0見本文件的第9章傾斜力矩。
4、軸向力Famax值在MC＝0。如果Mc≠0看到本文件的第9章傾斜力矩。
5、參數依賴于高精度減速齒輪模型。
6、參數依賴于高精度減速齒輪模型、減速比和運動損失值。
7、轉動慣量和重量。欲了解更多信息，在這文件上請參閱第9章，慣性矩和重量。
DriveSpin DSDSM 095
高精度DS 095致動器代表DriveSpin家族的一個新的中等尺寸構件。它們被設計成滿足甚至最苛刻的客戶要求，同時擁有高性能、隨時間變化的參數穩定性和應用靈活性。
優勢
低損失運動
低慣性矩
高減速比
高運動精度
高力矩過載能力
集成徑向軸向輸出軸承的高精度
高動態性能
