你要了解諧波齒輪減速器的傳動方法是什么呢？
發布時間：2022-12-13 閱讀量：2518
同行星齒輪傳動一樣，諧波齒輪傳動也是由三個基本構件所組成：固定的內齒剛輪、柔輪（即其基體與從動軸相連的彈性薄壁套杯“在柔輪開端的母線上做出齒圈”）和使柔輪發生徑向變形的波發生器。在剛輪和柔輪上切出模數相同的輪齒，但齒數不同，即柔輪的齒數比剛輪的齒數少兩個。諧波傳動的齒數差表征柔輪的變形波數。最常見的是波數w-2的諧波傳動。在自由狀態(無發生器)下，兩輪處于同心位置，而剛輪和柔輪的各齒間隙均勻。裝在柔輪內的發生器使柔輪發生徑向變形而成為橢圓形。
這時，在橢圓的長軸上，齒沿整個工作高度嚙合，而在短軸上，齒頂之間形成了徑向間隙。在發生器的旋轉過程中，柔輪的形狀始終接近于上述的形狀。

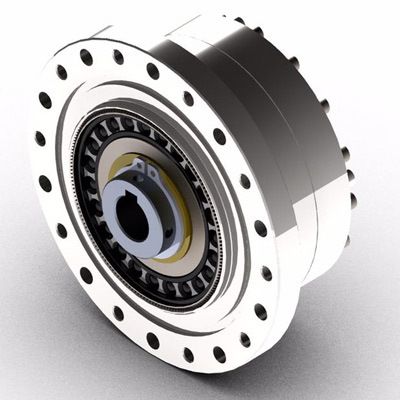

諧波齒輪減速器是一種減速裝置，由三個基本構件所組成：固定的內齒剛輪、柔輪（即其基體與從動軸相連的彈性薄壁套杯“在柔輪開端的母線上做出齒圈”）、和使柔輪發生徑向變形的波發生器。諧波齒輪減速器是一種由固定的內齒剛輪、柔輪、和使柔輪發生徑向變形的波發生器組成，諧波齒輪減速機是齒輪減速機中的一種新型傳動結構，它是利用柔性齒輪產生可控制的彈性變形波，引起剛輪與柔輪的齒間相對錯齒來傳遞動力和運動。這種傳動與一般的齒輪傳遞具有本質上的差別，在嚙合理論、集合計算和結構設計方面具有特殊性。諧波齒輪減速器具有高精度、高承載力等優點，和普通減速器相比，由于使用的材料要少50%，其體積及重量至少減少1/3。
擴展資料
應用方向：
1、諧波齒輪在航空、航天、能源、仿生機械、軍械、電子設備、礦山冶金、交通運輸、起重機械、石油化工機械、紡織機械、農業機械以及醫療器械等方面得到日益廣泛的應用。
2、在高動態性能的伺服系統中，采用諧波齒輪傳動更顯示出其優越性。它傳遞的功率從幾十瓦到幾十千瓦，但大功率的諧波齒輪傳動多用于短期工作場合。
參考富寶機電生產廠家資料
